机器视觉
背光点灯检测方案
- 作者：admin
- 发布时间：2022-11-29
- 点击：480次
【产品简介】
汇川视觉基于背光制程工艺，开发了用于背光出货前、组装前的点灯测试的背光点灯检测视觉系统，节省人力的同时极大提升了产品出货品质。目前已大批量应用于各个生产终端。
【方案示意】
【检测规格】
检测内容 | 背光类缺陷 | 背光白点、背光异物、背光脏污、背光划伤、漏光、亮度不均 | |
Cell类缺陷 | 像素亮/暗点、异物、彩点、缺划、黄白团、红蓝斑、碎亮点、条纹、漏液、显异 | ||
偏光片类缺陷 | 上下片异物、划伤 | ||
贴合类缺陷 | 贴合异物、贴合气泡、组装偏位（边框异色/缺失） | ||
其他 | 不显、显示异常、偏色、破片等 | ||
检测精度 | 电性点缺陷：子像素级 异物点缺陷：0.1mm | 线缺陷：W>0.02mm，L>0.5mm； | |
兼容屏幕范围 | 3-27寸，支持常规屏、异形屏、OLED屏检测 | ||
检测画面 | 黑、白、128灰、64灰、框、红、绿、蓝、灰阶、串扰等 | ||
漏检率 | <0.35%（漏检率=漏检数/投入总数*100%） | ||
过筛率 | <10% （过筛率=过筛数/投入总数*100%） | ||
检测效率 | 8s/7画面 | ||
换型时间 | 新型号产品：<1h； 旧产品型号：<0.5h | ||
【方案优势】
1、定制化光学硬件，提供更高信噪比。
一般相机效果
| 更高信噪比
|
定制相机效果
|

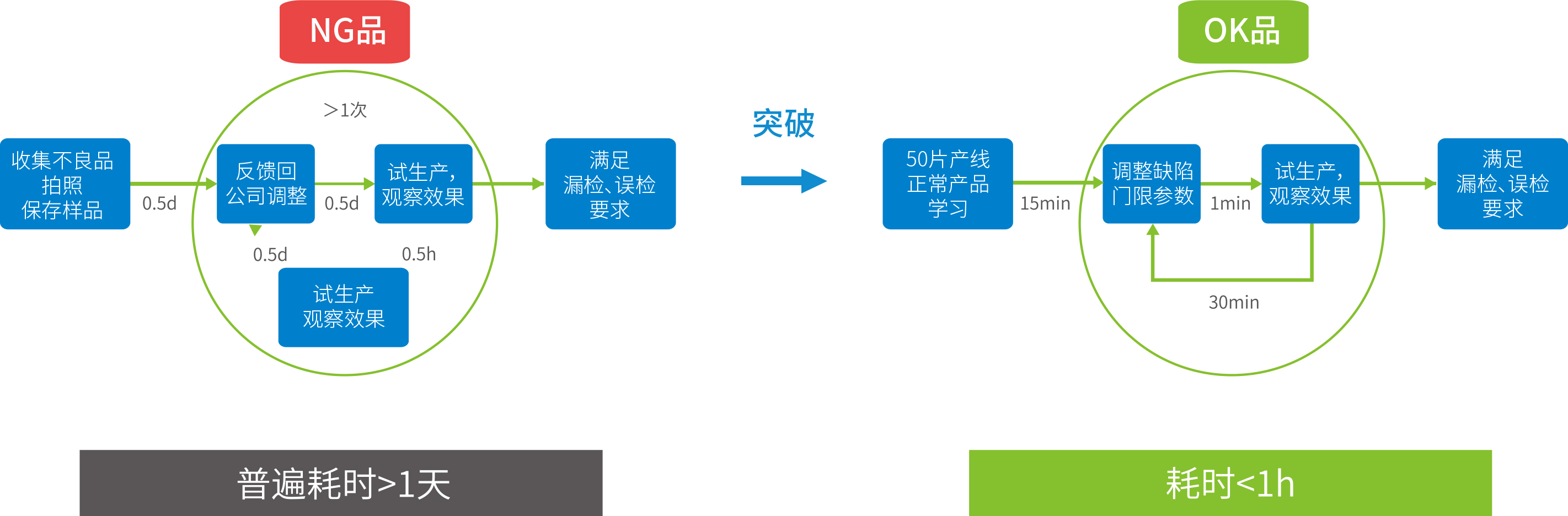

2、基于良品的深度学习模式，创造极致易用性。
【方案价值】
2、节省大量点灯复判人员，投资回收周期小于12个月。
3、显著提升品质，对比人工dpppm降低70%以上。
4、易用性高，技术员掌握难度低，工厂可实现快速应用。
